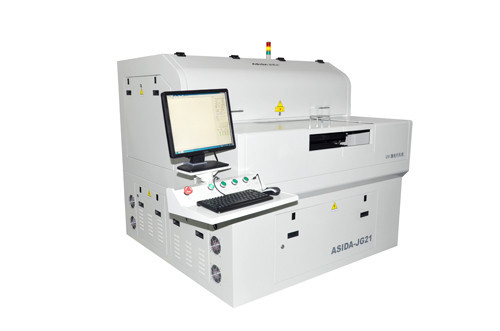

Perforadora ULTRAVIOLETA del laser de la alta precisión de Cricuit impreso flexible
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Asida |
| Certificación: | CE |
| Número de modelo: | JG21 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1set |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | negociación |
| Tiempo de entrega: | negociación |
| Condiciones de pago: | T/T, D/P, D/A, L/C, Western Union, MoneyGram |
| Capacidad de la fuente: | negociación |
|
Información detallada |
|||
| láser de potencia: | 10w | Velocidad de funcionamiento máxima de la plataforma: | cerca de 300 agujeros/s |
|---|---|---|---|
| Exactitud de colocación máxima de la plataforma: | ±2um | Sistema: | ±20um |
| Alta luz: | equipo de la perforación del laser,Perforadora del PWB |
||
Descripción de producto
Perforadora ULTRAVIOLETA del laser de la velocidad impresa flexible de la perforación de Cricuit/laser de FPC
Descripción de producto
1.Usage de la perforadora ULTRAVIOLETA del laser (JG21)
La máquina se utiliza en agujeros de la perforación a través -, azadas ciegas de FPC y el corte el CVL/FPC/RF.
2.Features de la perforadora ULTRAVIOLETA del laser (JG21)
1. Adopción de las tecnologías del módulo del motor linear, y reja de alta resolución, servocontrol del lazo cerrado, colocación óptica
El servocontrol, clasificando compensa y las tecnologías de colocación ópticas.
2. De alta calidad: Con buena redondez, limpie la pared del agujero, pequeñas diferencias en medio arriba y abajo de diámetro de agujero.
3. Altamente inteligente, eficiente: Foco auto, auto-corrección, auto-colocación, alimentación auto y el esconder con RTR.
4.Customize: RTR opcional, y proceso de cobre amplio del máximo 500m m de la ayuda; modifique una variedad de funciones del soporte físico para requisitos particulares y del software.

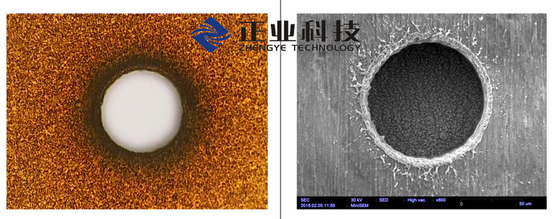

muestras 3.Drilling de la perforadora ULTRAVIOLETA del laser (JG21)
4.Specifications de la perforadora ULTRAVIOLETA del laser (JG21)
| Artículo | Especificación |
| MODELO | JG21 |
| Poder del laser | 10W |
| Frecuencia del laser | 5-250KHz |
| Tamaño de proceso máximo | 650mm×560 milímetro (25,6 ″ del ″ ×22) |
| Velocidad de funcionamiento máxima de la plataforma | cerca de 300 agujeros/s |
| Exactitud de colocación máxima de la plataforma | ±2µm |
| Repetición máxima de la plataforma que coloca exactitud | ±1µm |
| Sistema | ±20µm |
| Abertura mínima del agujero | los 25µm (vias), los 75µm (agujero ciego) |
| Tarifa de golpe máxima | 11000vias/Min |
| Formato de archivo | Gerber, DXF |
| Poder | CA 220V/50HZ/2.5KW; CA 380V50HZ/5.5KW |
| Requisitos que limpian con la aspiradora | 516m3/h |
| Dimensiones totales | 1610x1660x1550m m |
| Peso | 2900kg |
| Temperatura ambiental | 20°±2° |
| Humedad ambiental | <60> |
| Amplitud de tierra | <5> |
| Presión de tierra | >² del 1100kgf/m |
