Máquina semi automática de la inspección de la radiografía para la prueba/SMT/LED de la batería
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Asida |
| Número de modelo: | XG5010 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | negociación |
| Capacidad de la fuente: | 120 sistemas por año |
|
Información detallada |
|||
| Aplicación: | industria de la batería de ión de litio | Serie: | Máquinas del rayo X |
|---|---|---|---|
| Tamaño de punto focal: | los 5μm | ||
| Alta luz: | X equipo de la inspección de Ray,sistemas de inspección del rayo x |
||
Descripción de producto

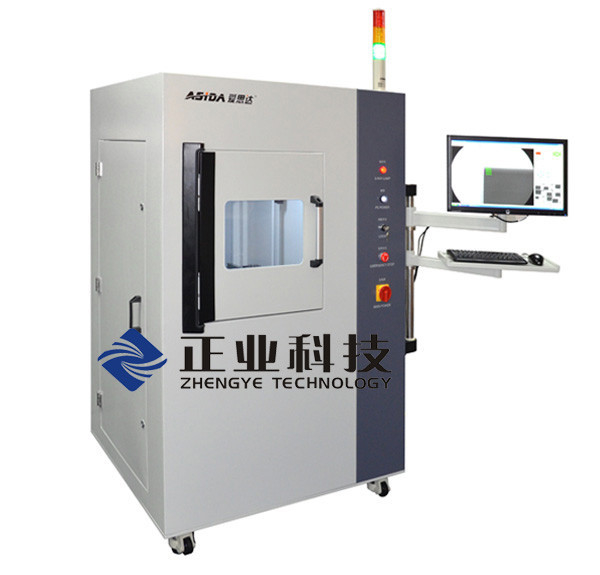

Máquina semiautomática de la inspección de la radiografía/máquina de la inspección de la radiografía para la prueba del talud
Marca: ASIDA
Modelo: XG5010
Productos aplicados: batería de suave-empaquetado de la cuadrado-forma, batería cilíndrica 18650
Uso semiautomático de la máquina de la inspección de la radiografía
Las producciones de la batería se prueban tiempo real en línea con el principio de la transmisión de la radiografía.

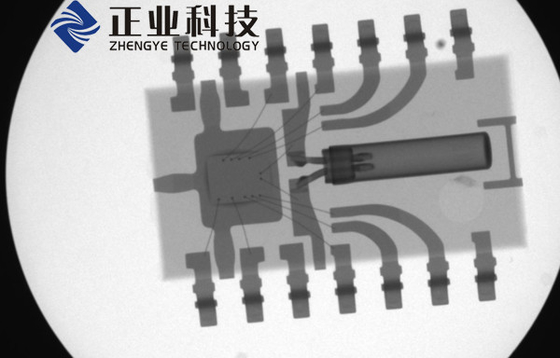

La máquina XG5010 de la inspección del rayo de X es ampliamente utilizada en la batería de litio, SMT, LED, productos electrónicos

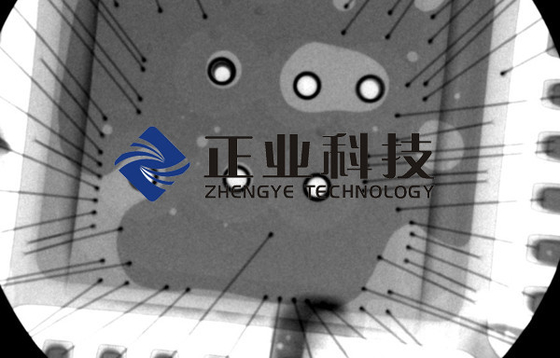

el proceso y el lanzamiento fabrica. Analiza principalmente defectos internos del producto con imágenes en alto
calidad, alta ampliación y alta resolución.
La máquina con software automático de la prueba es especial para la batería suave del embalaje de la forma cuadrada. Y
el software es investigación y desarrollo independiente de nuestro equipo. Realiza la medida automática y
juicio.
Características de producto
Características de la función
- Detección automática

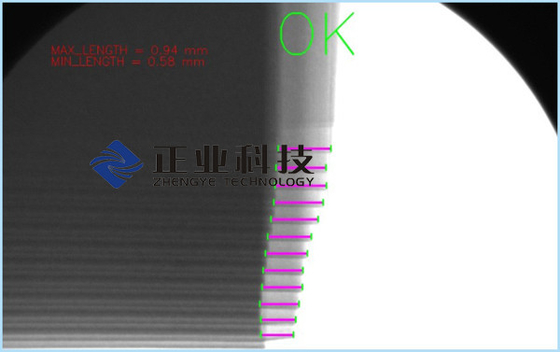

Alineación automática de la detección de negativo y del positivo de la batería, y estadísticas el máximo/el mínimo
valores al mismo tiempo.
- Juicio automático

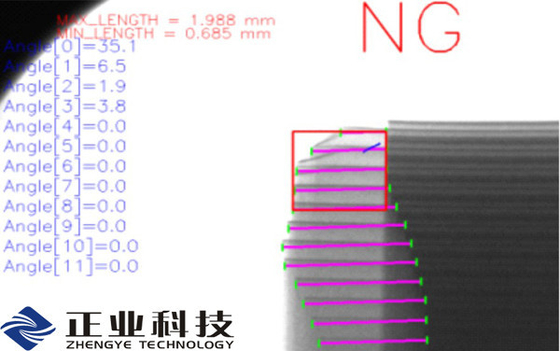

Juicio automático de los productos de NG/OK según el estándar del ajuste.
- Conveniente y aprisa
La colocación exacta, análisis rápido, imágenes de la detección es conveniente a la pregunta en línea en tiempo real.
Introducción de la función:

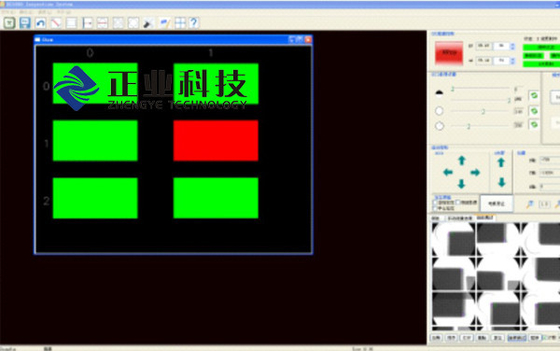

Función de la navegación:
Ventana grande de la navegación, imagen clara, navegación exacta y colocación.
- Función de la medida:
- Función automática de la medida: el software detecta automáticamente la alineación de negativo y el positivo de la batería, juzga automáticamente resultados de la prueba.
- Función general de la medida: mida la distancia rectilínea, el círculo-diámetro, los círculos concéntricos, la distancia entre un punto y el centro de un círculo.
- función protectora:
- Protección automática del tubo del rayo X:
Tubo del rayo X automático en estado de la protección si la máquina sin cualquier operación después del minuto 20 (el tiempo puede fijar por el usuario).
2. Dispositivo de protección de la seguridad:
Las puertas excepto el puerta eléctrica de la caja se equipan de los sensores fotoeléctricos. De la máquina la radiografía de la emisión de la parada inmediatamente y consigue en un modelo de la protección si cualquier puerta abierta.
Parámetros técnicos
|
Tubo de radiografía |
Voltaje de tubo |
Max 90KV |
|
Corriente del tubo |
Max 89uA |
|
|
Tamaño de punto focal |
los 5μm |
|
|
Modo de enfriamiento |
Enfriamiento del fuerte viento |
|
|
Imagen-formación del sistema |
Gama del campo visual |
2" /4" |
|
Resolución |
los 75/110lp/cm |
|
|
Resolución de X-CCD |
1392*1040pixels |
|
|
Ampliación geométrica |
13-105X |
|
|
Velocidad y exactitud de la detección |
Repita la exactitud de la prueba |
los 60μm |
|
Velocidad de la prueba del software |
1.0s por punto de control (excepto el cargamento/la descarga tiempo y tiempo del movimiento) |
|
|
Plataforma del cargamento |
Tamaño estándar |
515m m x 460m m |
|
Tamaño eficaz |
450m m x 410m m |
|
|
Peso de carga |
≤5Kg |
|
|
Estándar de seguridad |
Radiación internacional Estándares de seguridad |
≤1usv/hr |
