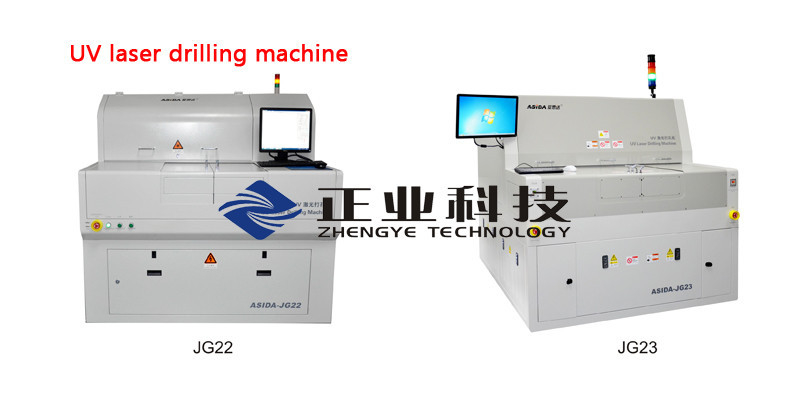

Alta perforadora ULTRAVIOLETA del laser de la precisión FPC, agujeros 10um 300 por un segundo
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Asida |
| Certificación: | CE |
| Número de modelo: | JG23/JG22 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Set / establece |
|---|---|
| Precio: | Negotation |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | negociación |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | negociación |
|
Información detallada |
|||
| Nombre del producto: | Perforadora ULTRAVIOLETA | Lugar de origen: | China |
|---|---|---|---|
| Número de modelo: | JG23/JG22 | ||
| Alta luz: | equipo de la perforación del laser,Perforadora del PWB |
||
Descripción de producto
Laser del agujero de taladro/Egraver para FPC/el laser ULTRAVIOLETA del agujero de taladro/Egraver para FPC
Cualidades de producto:
|
Nombre de producto: |
Perforadora ULTRAVIOLETA del laser |
|
Marca: |
ASIDA |
|
Número de modelo: |
JG23/JG22 |
|
Lugar del origen: |
China |
|
Detalles de empaquetado: |
Cartón de madera |
USO ULTRAVIOLETA de la perforadora del laser JG23:
La máquina se utiliza en por-agujeros de la perforación, azadas ciegas de FPC y el corte el CVL/FPC/RF.
Características de la perforadora del laser JG23:
1. Velocidad: Adoptando la tecnología de proceso dinámica más avanzada del IFOV, para realizar
movimiento del galvanómetro y de la plataforma que procesa al mismo tiempo que mejoran grandemente la capacidad de proceso del equipo;
2. De alta calidad: Adoptando el laser avanzado, galvanómetro de alto rendimiento, una frecuencia más rápida del pulso,
tarifa de la luz de un pico más alto, un planeamiento más fino de la trayectoria del corte;
3. Smart: Sistema visual del CCD 3 con la lente de los períodos culminantes, más inteligente
4. Modificado para requisitos particulares: 250 milímetros adaptables o 500 sistema de cargamento automático ancho del milímetro RTR y diversas clases
de las funciones del software
5. Seguridad: seguridad profesional del sistema de control de módulo de la seguridad, del equipo y de personales más segura
6. establo: un nuevo concepto de diseño, cada procedimiento, se esfuerza para la perfección,
Cliente ULTRAVIOLETA de la perforadora del laser JG23:
|
Proyecto |
Especificaciones |
|
Modelo |
ASIDA-JG23 |
|
Sistema que procesa exactitud |
±25μm (condiciones de ZHENGYE) |
|
Velocidad de la perforación |
>300 agujeros por un segundo |
|
Redondez |
el ≥95% |
|
Diferencias en medio arriba y abajo de diámetro de agujero |
10um |
|
Objetos |
Tamaño de proceso máximo del ①: 560X650m m |
|
Diámetro de agujero de proceso mínimo del ②: los 25μm |
|
|
Por-agujeros de la perforación del ③, azadas ciegas |
|
|
Tamaño de la máquina |
1600mm×1733mm×1940m m |
|
Peso |
2300Kg |
USO ULTRAVIOLETA de la máquina JG21 del laser Rilling:
La máquina se utiliza en por-agujeros de la perforación, azadas ciegas de FPC y el corte el CVL/FPC/RF.
Características ULTRAVIOLETA de la máquina JG21 del laser Rilling:
1, adoptando las tecnologías del módulo del motor linear, y la reja de alta resolución, servocontrol del lazo cerrado, colocación óptica
El servocontrol, clasificando compensa y las tecnologías de colocación ópticas.
2, de alta calidad: Con buena redondez, limpie la pared del agujero, pequeñas diferencias en medio arriba y abajo de diámetro de agujero.
3, altamente inteligente, eficiente: Foco auto, auto-corrección, auto-colocación, alimentación auto y el esconder con RTR.
4, modifican para requisitos particulares:
① RTR opcional, y proceso de cobre amplio del máximo 500m m de la ayuda;
el ② modifica una variedad de funciones del soporte físico para requisitos particulares y del software.
Cliente ULTRAVIOLETA de la máquina JG21 del laser Rilling:
|
Sistema que procesa exactitud |
±25um (condiciones de ZHENGYE) |
|
Velocidad de la perforación |
>250 agujeros para cada segundo |
|
Redondez |
el ≥95% |
|
Diferencias en medio arriba y abajo de diámetro de agujero |
≤10μm |
|
Objetos |
Tamaño de proceso máximo del ①: 560X650m m |
|
Diámetro de agujero de proceso mínimo del ②: los 25μm |
|
|
Dimensiones |
1610*1660*1550m m |
|
Peso |
2900Kg |

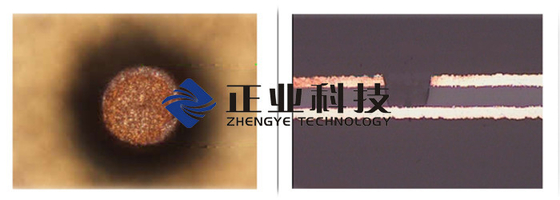

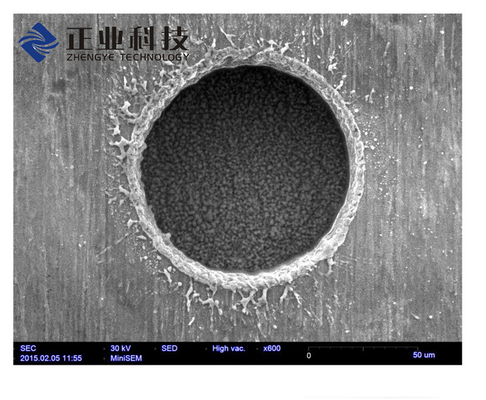

Muestras de la perforación:
