equipo de inspección de rayos x
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | ASIDA |
| Número de modelo: | XG3100 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 set |
|---|
|
Información detallada |
Descripción de producto

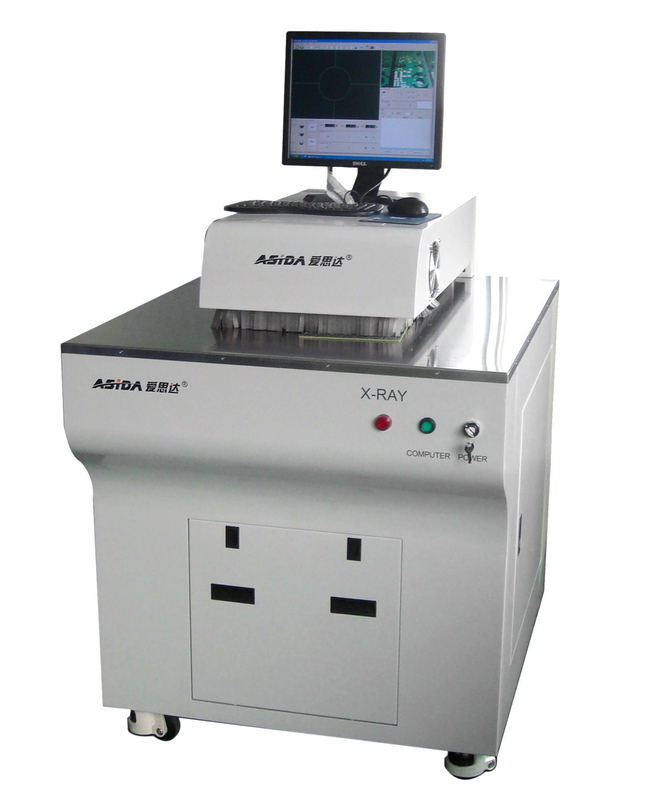

Máquina de la inspección de la radiografía
Uso: Se utiliza para observar y medir el colocar de los agujeros en el PWB, para comprobar si están desviados los agujeros entre las capas, una variedad de medida condicional se puede conducir en las imágenes, incluyendo la distancia del centro de un círculo a otro, a partir de un punto a otro, al área del círculo, a etc., él puede también hacer los juicios según los parámetros de la disposición.
Características
agujeros 1.positioning en el PWB.
el equipo 3.The se controla cerca PUEDE el sistema que controla del equipo de red, que es simple y fácil actuar.
4.It se equipa de funciones de la navegación del CCD para facilitar la prueba móvil, y busca rápidamente los objetivos de la prueba.
5. Adopta el tubo de radiografía micro sellado del foco y una variedad de técnicas y de software del tratamiento de la imagen para reducir la distorsión de imagen
la imagen 6.The se puede medir bajo diversas condiciones, tales como la distancia del centro de círculos concéntricos, distancia de punto a punto, área del círculo, etc.
Parámetro técnico
|
artículo
|
Especificación
|
|
|
Modelo
|
XG3000
|
|
|
Resolución de X-CCD
|
752×582pixel
|
|
|
Parámetros del tubo de radiografía
|
Voltaje máximo
|
50KV
|
|
Corriente máxima
|
1mA
|
|
|
Poder máximo
|
50W
|
|
|
Tiempo del precalientamiento
|
6min
|
|
|
Reforzador de imagen de la radiografía
|
visión 6-inch
|
|
|
Área visual
|
Φ18mm
|
|
|
Resolución espacial
|
21 lp/mm
|
|
|
Resolución del CCD de la navegación
|
HD
|
|
|
Tamaño del PWB
|
Anchura 45" (profundidad 630m m de la garganta)
|
|
|
Grueso máximo
|
12m m
|
|
|
Blanco del escudo de la radiografía
|
0.5µSv/h no más que 0.5µSv/h
|
|
|
Modo de enfriamiento
|
Enfriamiento del fuerte viento
|
|
|
Temperatura y humedad
|
Temperatura: 22 humedad del ℃ del ± 3 del ℃: ± el 10% del 50%
|
|
|
Ampliación
|
8×-64×
|
|
|
Impresora
|
Impresora (distribución del usuario)
|
|
|
Modo de funcionamiento
|
movimiento 1.manually el PWB probado, seguimiento del CCD de la navegación
la radiografía 2.setting abierta al enviar el PWB sube, y cercano al tomar
|
|
|
Requisitos de alimentación
|
220v monofásico, sin el agua y el gas
|
|
|
Dimensiones
|
incluyendo monitor
|
|
|
Peso
|
130kg
|
|
De acuerdo a JB/T5054, estándar de diseño mecánico JB/T5055-2001
De acuerdo a los requisitos ergonómicos EN13861-2002;
De acuerdo a los requisitos de seguridad eléctricos GB19517-2004;
De acuerdo a la protección contra la radiación de radiación ionizante GB18871-2002 y de la seguridad de los estándares básicos de las fuentes de radiación;
De acuerdo a los requisitos ergonómicos EN13861-2002;
De acuerdo a los requisitos de seguridad eléctricos GB19517-2004;
De acuerdo a la protección contra la radiación de radiación ionizante GB18871-2002 y de la seguridad de los estándares básicos de las fuentes de radiación;
De acuerdo a los requisitos de las especificaciones de calidad aceptable del PWB de IPC-A-600G;
