Máquina de la inspección de la radiografía de la función del CNC/equipo manuales de la inspección de la radiografía
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Asida |
| Número de modelo: | XG5000 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | negociación |
| Capacidad de la fuente: | 120 sistemas por año |
|
Información detallada |
|||
| Aplicación: | De iones de litio | Serie: | Máquinas de prueba del rayo X |
|---|---|---|---|
| peso de carga: | ≤5Kg | ||
| Alta luz: | X equipo de la inspección de Ray,sistemas de inspección del rayo x |
||
Descripción de producto

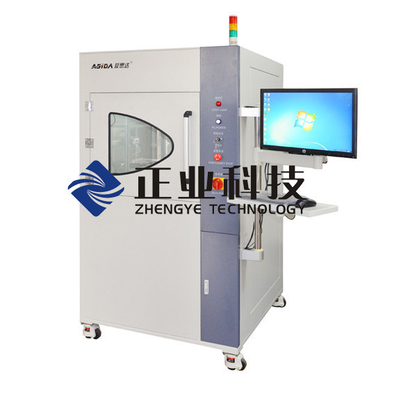

Máquina manual de la inspección de la radiografía
Marca: ASIDA
Modelo: XG5000
Uso manual de la máquina de la inspección de la radiografía
La máquina usando principio de la transmisión del rayo de X, y hace la detección en las imágenes de la estructura interna
de la producción.
La máquina es ampliamente utilizada en la batería, SMT, LED, productos electrónicos que fabrican y que echan
industrias de transformación. El cliente puede obtener fácilmente imagen con la ampliación y el alto de alta calidad, altos
la resolución a con eficacia analiza los defectos internos del producto.
Característico
Funcionamiento de producto:
Buena estabilidad de la fuente de alimentación con el tubo de radiografía de 90 kilovoltios.
La máquina puede detectar pequeñas diferencias en densidad y gris con calidad y alto excelentes de la imagen
contraste.
El dispositivo del movimiento equipado del tornillo de la bola y de la rueda síncrona, hace el movimiento más liso
y estabilícese.
Características de la función
1. Medida: Mida la distancia rectilínea, el diámetro del círculo, los círculos concéntricos, la distancia entre un punto y el centro de un círculo.

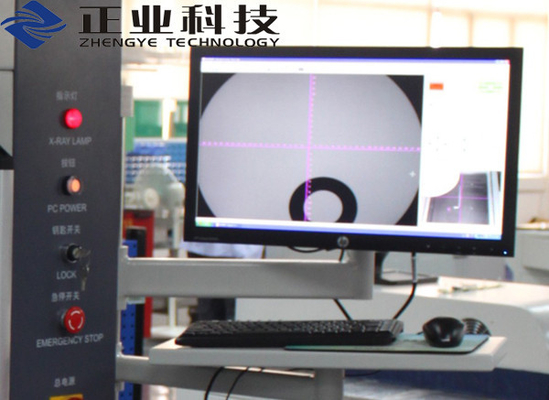

2. Navegación automática: Mudanza automática del sistema de la proyección de imagen a la área objetivo y prueba de ella si tecleo del usuario
el ratón a cualquier parte de la imagen de un producto.
3. Funciones del CNC: El usuario puede fijar la trayectoria de la prueba, el producto del NG de la clasificación automática de la máquina. Es conveniente
al pequeño lote y a la prueba de la repetición.
4. El voltaje y la corriente ay de tubo X se pueden ajustar según requisitos reales. Eficaz usando tiempo
del tubo de radiografía puede ser comprobado en línea.
5. El software puede controlar el sistema de la proyección de imagen en movimiento del eje de X, de Y, de Z y velocidad.
6. Diseño de la protección de la seguridad, el dispositivo de seguridad fotoeléctrico del fuselaje. De la máquina la emisión de la parada inmediatamente
El rayo X y consigue en un modelo de la protección si cualquier una puerta abierta por el misoperation.

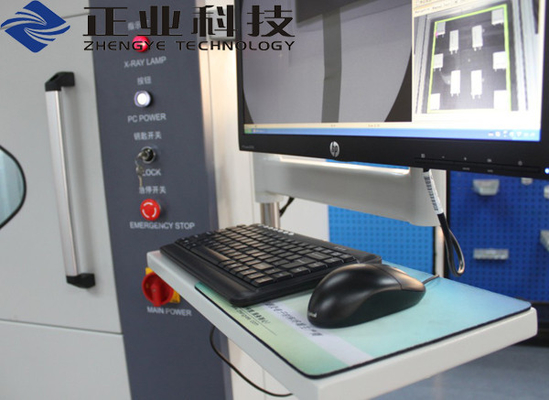

7. Los métodos abreviados de teclado pueden estar rápidamente controlan el movimiento de la velocidad del sistema de la proyección de imagen
(alto /medius/low/) y la dirección de la transformación.
Parámetros técnicos
|
Tubo de radiografía |
Voltaje de tubo |
Max 90KV |
|
Corriente del tubo |
Max 89uA |
|
|
Tamaño de punto focal |
los 5μm |
|
|
Modo de enfriamiento |
Enfriamiento del fuerte viento |
|
|
Imagen-formación del sistema |
Gama del campo visual |
2" /4" |
|
Resolución |
los 75/110lp/cm |
|
|
Resolución de X-CCD |
1392*1040pixels |
|
|
Ampliación geométrica |
12-48X |
|
|

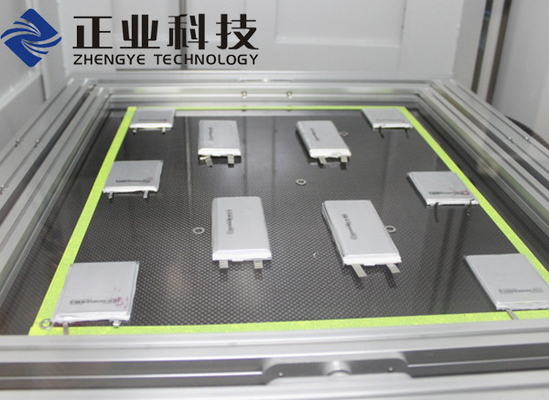

Plataforma del cargamento |
Tamaño estándar |
460m m x 410m m |
|
Tamaño eficaz |
400m m x 350m m |
|
|
peso de carga |
≤5Kg |
|
|
Estándar de seguridad |
Estándares de seguridad internacionales de la radiación |
≤1usv/hr |
