Suavidad rectangular - la batería de litio de empaquetado radiografía productividad del equipo de la inspección alta

Descripción de producto

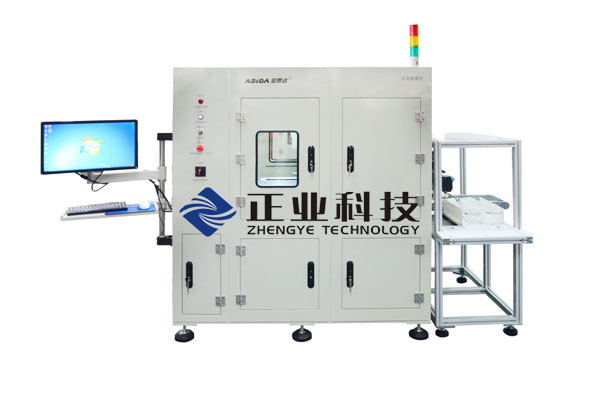

Máquina en línea de suave-empaquetado rectangular de la inspección de la radiografía de la batería de litio
Marca: ASIDA

Modo l: XG5130A

Uso: Batería de empaquetado suave rectangular

Uso en línea de la máquina de la inspección de la radiografía

El rayo de X es emitido por un generador, penetra a través de la batería. Es recibido y las imágenes tomadas por el sistema de la proyección de imagen. La clase automática del software calificó el producto de /NG por el proceso y la medida las imágenes.

Características de producto

Característico
1. Alta productividad

Conveniente para las porciones de batería suave cuadrada del polímero del embalaje.
2. Alta eficacia de la prueba

Un sistema del sistema de la proyección de imagen, dos sistemas del manipulante alternativamente, realiza el análisis en línea de la detección, y la inspección diaria más de 30 K.
3. Clasificación automática

Detección automática y clasificación de productos de OK/NG.

4. Diseño modular con la buena extensión

Cargamento y descarga automáticos de la batería.

5. Cambio rápido del modelo

Diversa batería modelo cambiante rápida, tiempo del reemplazo dentro de 0,5 H ~ 2 H.

6. Seguridad y protección del medio ambiente

El dispositivo de seguridad entero del equipo, función triple de la protección, cualquier parte de los estándares de seguridad de la reunión de la radiación superficial del fuselaje.

Funciones del software:

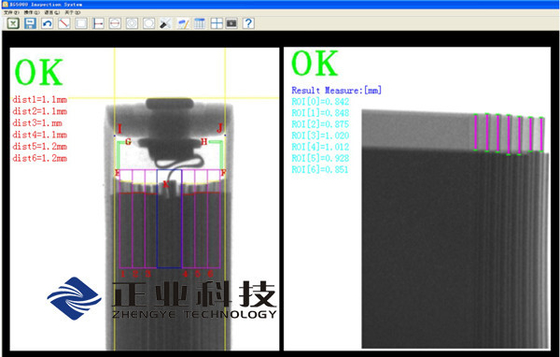

1. Alineación automática de la medida de negativo y de positivo, y estadísticas los valores máximos y mínimos.
2. Juez automático y clasificación de productos de OK/NG.

sistema de seguimiento 3.Good. Explore y registre el código de la batería a los resultados de la prueba de seguimiento.

Sistema de detección:

1. Un sistema del sistema de la proyección de imagen de la radiografía del micro-foco con mantenimiento libre.

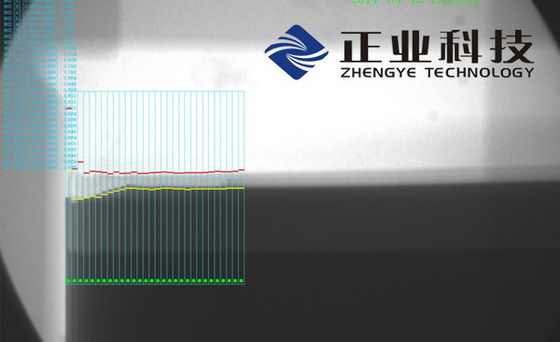

2. Ahorre las imágenes de la detección a tiempo.

3. Observación conveniente con la ventana de exhibición grande de imágenes.

Movimiento:

1. Conexión a la cadena de producción por la correa.

2. Detección, juicio, y clasificación automáticos.

3.Board que controla, dos sistemas de movimiento de alternancia del manipulante.
la trayectoria 4.Testing puede ser fijada.

Diseño de la seguridad

1. Dispositivo de protección fotoeléctrico para prevenir la operación incorrecta.

2. Alarma ligera tricolor si equipo anormal.

Parámetros técnicos
