Eficacia alta del embalaje de la batería de la radiografía de la máquina auto en línea de aluminio de la inspección
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Asida |
| Número de modelo: | XG5300 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | Caja de madera |
| Capacidad de la fuente: | 120 sistemas por año |
|
Información detallada |
|||
| Aplicación: | industria de la batería de ión de litio | Serie: | Máquinas del rayo X |
|---|---|---|---|
| Capacidad de la prueba: | 50 pedazos por minuto | ||
| Alta luz: | X equipo de la inspección de Ray,sistemas de inspección del rayo x |
||
Descripción de producto

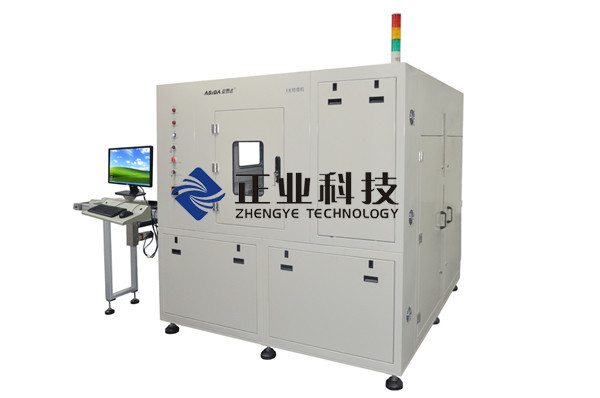

Máquina automática en línea de la inspección de la radiografía de la batería de aluminio del embalaje
Marca: ASIDA
Modelo: XG5300
Productos de la prueba: batería de aluminio del embalaje
Uso automático en línea de la máquina de la inspección de la radiografía
Este producto se utiliza principalmente en industria de la batería. El rayo X penetra el interno de la batería con la transmisión del rayo de X

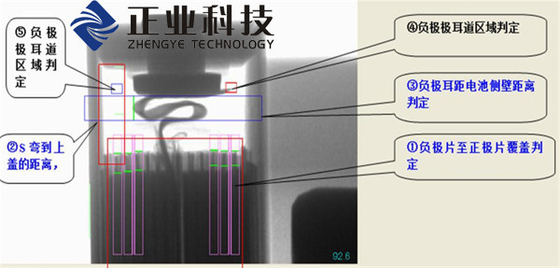

principio. Automático detecte la estructura interna y la cobertura del positivo y de la negativa de la batería.
Productos automáticamente de la clasificación OK/NG.
Características de producto
Características de producto
1. Detección automática
Alta automatización, cargamento automático, detección, clasificando productos de qualified/NG.
2. Eficacia alta
La máquina es conveniente para la inspección del lote con los controladores paso a paso de la leva que controlan ocho grados de placa giratoria que se rueda
velocidad y dos sistemas del sistema de la proyección de imagen.

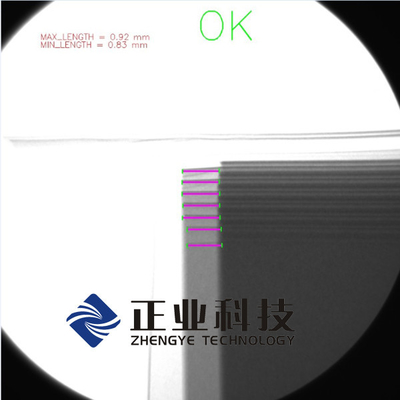

3. Exhibición en línea en tiempo real de las imágenes y de los datos
Los datos de prueba y las imágenes de muchas piezas de la misma batería se muestran en la misma interfaz, conveniente
reconocimiento de la observación.
4. Modelo cambiante rápido
Substituya solamente la plantilla si cambia productos de la prueba.
5. Protección de la seguridad
El dispositivo de seguridad entero del equipo, función triple de la protección, cualquier parte de la reunión de la radiación superficial del fuselaje
estándares de seguridad.
Proceso de la inspección:

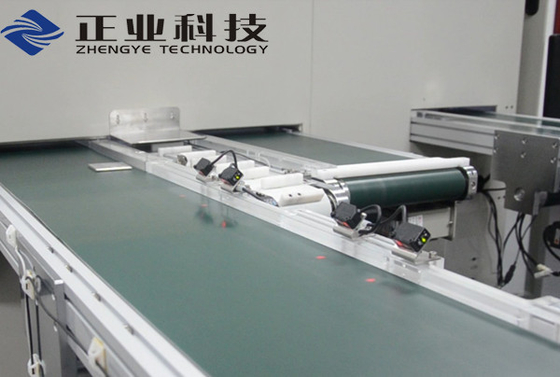

- Productos del cargamento:
La batería de la prueba se carga automáticamente en el equipo de la detección de la RADIOGRAFÍA. Y la velocidad de la transmisión puede ser
ajustado según el requisito.
2. Lugar de trabajo de la inspección:
El gancho agarrador de la placa giratoria que pone en un índice cuatro la batería y la transita a ocho grados de lugar de la detección en velocidad. 2 sistemas de
detección en línea de sistema de la proyección de imagen.
3. Situación de la plantilla:
Todos los productos de la prueba se colocan a la misma posición para asegurar la exactitud de la medida.
4. Descarga de la producción:
Descargando en tres canales, el NG/ACEPTABLE de la etiqueta platea el NG.
Parámetros técnicos
|
Tubo de radiografía |
Voltaje de tubo |
Max 90KV |
|
Corriente del tubo |
Max 89uA |
|
|
Tamaño de punto focal |
los 5μm |
|
|
Modo de enfriamiento |
Enfriamiento del fuerte viento |
|
|
Imagen-formación del sistema |
Gama del campo visual |
2" /4" |
|
Resolución |
75/110 lp/cm |
|
|
Resolución de la cámara |
pixeles 1024*1024 |
|
|
Precisión de la detección |
Exactitud de repetición |
los 60μm |
|
Eficacia |
Eficacia de la detección |
≥50 PPM |
|
Tarifa falsa |
el ≤2% |
|
|
Tarifa que falta |
0,0% |
|
|
Tarifa excelente de los productos |
el ≥99.5% |
|
|
Estándar de seguridad |
Estándares de seguridad internacionales de la radiación |
≤1usv/hr |
