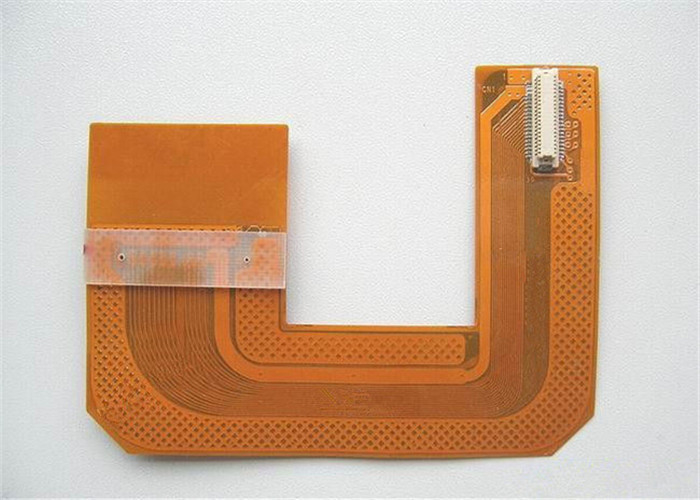

Oro flexible de doble cara de encargo del conector del zócalo del substrato del Polyimide del tablero del PWB
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Cayera |
| Certificación: | ROHS,UL,ISO9001 |
| Número de modelo: | FPCB-4 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100PCS |
|---|---|
| Precio: | Negotiation |
| Tiempo de entrega: | 1-4 semanas después de consiguen el pago completo |
| Condiciones de pago: | T/T 100% antes del envío |
| Capacidad de la fuente: | 50000 PCS/Year |
|
Información detallada |
|||
| base material: | Polyimide (Kapton), poliéster (ANIMAL DOMÉSTICO), aluminio, FR4 | Grueso mínimo de la máscara de la soldadura: | 10um |
|---|---|---|---|
| perfilado: | Perforación, encaminando, V-corte | Resistencia superficial: | 105mΩ |
| Fuerza dieléctrica: | los 9.8x105v/cm | Inflamabilidad: | UL-94V-0 |
| Alta luz: | tablero del PWB flexible,tablero de circuito flexible |
||
Descripción de producto
Oro flexible de doble cara de encargo del conector del zócalo del substrato del Polyimide del tablero del PWB
Usos
Software integrado, convertidor de poder, instrumentación, médica, telecomunicaciones, UPS, electrónica automotriz, usable, exhibición del módulo del LCD, herramientas de la medida del ESD, vivienda, electrónica, sistemas de medida teledirigidos, electrónicos de la audiencia de la televisión, sistemas integrados, equipo de audio, regulador de los efectos, dispositivo musical electrónico, LED, LCD, sistema del aviso de la voz, sistemas del teatro de Digitaces, exhibiciones de la electrónica del tubo de vacío, sistemas audios, televisión via satélite del seguimiento automático, productos del suplemento del ordenador, audio de Digitaces, sistemas del repetidor, proyección de Digitaces, sistemas de gestión video de Digitaces, registradores, convertidores de la exploración, control de la demostración, ect de los sistemas de los efectos especiales.
Características
- Puede estar doblado, ser doblado y ser deformado libremente. Su radio de la bobina es pequeño y puede ser movido libremente a lo largo de X, Y, eje de Z por separado.
- Ocupe el pequeño espacio
Puesto que es luz y fino, hace el mejor uso del espacio estrecho en los instrumentos. (grueso medio 1.1-0. ) - Ligero
Su peso es muy ligero porque el diseño de FPC no se basa en fuerza mecánica sino carga actual. - Buena capacidad del sello
El tablero flexible podría ser diseñado para el sello extensible bajo que aguantaba el ambiente adverso. - Transmisión constante
El modelo del cableado y la distancia del conductor se pueden diseñar libremente según parámetros eléctricos. Una vez que se concluye el modelo, los parámetros de R.L.C son constantes por consiguiente. - Asamblea fácil
La propiedad del terminal es bastante buena ser fijado a cualquier equipo soldando, insertando, clavando y pegando. Los errores manuales en el cableado tradicional se evitan. - Buen aislamiento
Seleccionamos los materiales con la buena propiedad del aislamiento, tal como polyimide, poliéster, etc. Generalmente, se cubre el cableado, así que el aislamiento se consolida grandemente.
Especificación:
|
Tipos: |
De un sólo lado, de doble cara, Multi-capas (6 capas máximas) y |
|
Acabamiento superficial: |
HASL (LF), chapado en oro, oro no electrolítico de la inmersión del níquel, |
|
Materia prima: |
Polyimide (Kapton), poliéster (ANIMAL DOMÉSTICO), aluminio, FR4 |
|
Hoja de cobre: |
ED/RA |
|
Min. Línea anchura: |
2 milipulgada |
|
Min. Líneas espaciamiento: |
2 milipulgada |
|
Min. Tamaño del agujero: |
0.2m m |
|
Max. Board Size: |
800x400m m |
|
Min. Grueso del tablero: |
0.1m m |
|
Min. Grueso de la máscara de la soldadura: |
10um |
|
Tipos de la máscara de la soldadura: |
Verde, amarillo, negro, blanco, azul, rojo y claro |
|
Perfilado: |
Perforación, encaminando, V-corte |
|
Resistencia termal que suelda: |
segundos 300°C/10 |
|
Fuerza de peladura: |
≥1.4kg/cm |
|
Resistencia superficial: |
105mΩ |
|
Resistencia de aislamiento: |
105mΩ |
|
Fuerza dieléctrica: |
los 9.8x105v/cm |
|
Inflamabilidad: |
UL-94V-0 |
|
Prueba de funcionamiento: |
el 100% eléctrico y prueba de funcionamiento de la electricidad |
Tecnología de proceso
