Equipo de prueba automatizado grande del PWB de FPC, probador del cable de Tdr en impedancia
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Asida |
| Número de modelo: | ZK2130 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 /sets determinado |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | negociación |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | negociación |
|
Información detallada |
|||
| Nombre del producto: | Instrumento de la prueba de la impedancia de TDR | Exactitud de medición: | el ±1% (50Ω) |
|---|---|---|---|
| Tarifa de la detección: | ≤1s para cada punto | Gama de medición: | los 0.05~2m |
| Alta luz: | equipo de prueba del tablero del PWB,Equipo de prueba del PWB |
||
Descripción de producto
Telegrafíe el probador en el equipo de la impedancia de Tdr/de prueba de la impedancia para el PWB/FPC
Cualidades de producto:
|
Nombre de producto |
Instrumento de la prueba de la impedancia de TDR |
|
Marca |
ASIDA |
|
Número de modelo |
ZK2130 |
|
Lugar del origen |
China |
|
Detalles de empaquetado |
Cartón de madera |
Equipo de prueba de la impedancia para el PWB/el USO de FPC:

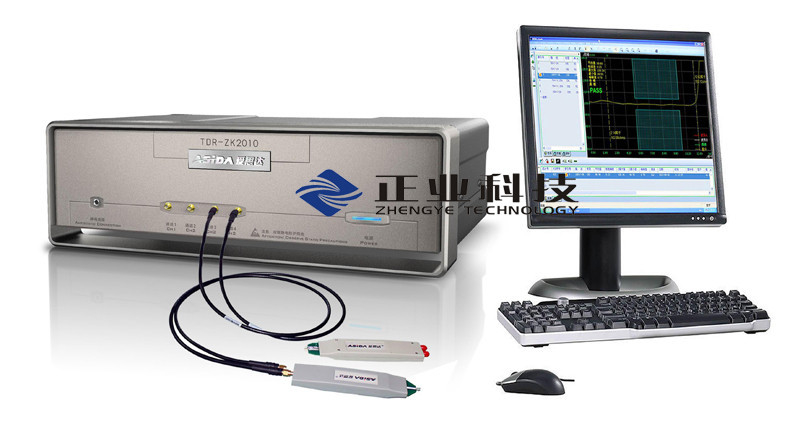

El instrumento de la prueba de la impedancia de TDR se diseña con reflectometría del ámbito de tiempo, y es capaz del lote, automatización, prueba rápida y exacta de la impedancia característica de los rastros del PWB, análisis de la forma de onda de la prueba y análisis de datos estadísticos. La máquina registra automáticamente los datos y los problemas de prueba e imprime un informe de prueba. Para la fabricación de la placa de circuito, la unidad del R&D, del diseño, de la producción y del control de calidad. Placa de circuito de alta frecuencia de la prueba de la impedancia
proporciona una solución rápida, exacta, y económica a una mayor nivel.
Equipo de prueba de la impedancia para el PWB/la CARACTERÍSTICA de FPC:
1. Prueba automatizada grande, operación simple y prueba rápida. Conveniente para rápidamente probar en fábrica del PWB.
2. El interfaz fácil de usar del sistema operativo Windows, genera automáticamente los resultados de la prueba.
3. Proporcione la prueba de terminación única y diferenciada de TDR.
4. Apoya 2-channel, prueba del canal de 4 canales.
6. Redactor del fichero de la prueba integral, parámetros ascendentes de solidificación rápida de la prueba.
7. Registra automáticamente datos de prueba, genera informes y los ahorra al disco.

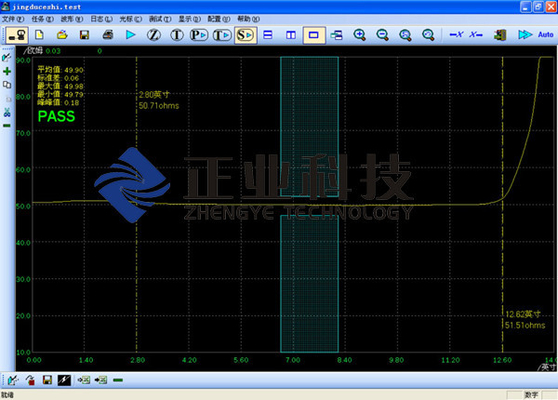

8. Exhibe e imprime forma de onda de la prueba, análisis de datos estadísticos y resultados de la prueba.
10. De acuerdo con los estándares IPC-TM_650 e IPC-2141.
Cliente del instrumento de la prueba de la impedancia de TDR:
|
Exactitud de medición |
el ±1% (50Ω) |
|
Tarifa de la detección |
≤1s para cada punto |
|
Objetos |
Gama controlada de la medida de la impedancia del ①: 20~150 Ω |
|
Gama de medición del ②: los 0.05~2m |
|
|
Ancho de banda de la onda |
3GHz |
