Medidas de alta frecuencia de la impedancia de las placas de circuito TDR del PWB
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Asida |
| Certificación: | CE |
| Número de modelo: | ZK2130 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1sets |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 2 semanas |
| Condiciones de pago: | L/C, D/P, Western Union, MoneyGram |
| Capacidad de la fuente: | negociación |
|
Información detallada |
|||
| Exactitud de medición: | el ±1% (50Ω) | Tarifa de la detección: | ≤1s para cada punto |
|---|---|---|---|
| Gama de prueba de la impedancia de Contronlled: | 20Ω-50Ω | método de prueba: | TDR |
| Ancho de banda: | 3GHz | Pruebe el máximo de la longitud: | los 0.05m~2m |
| Alta luz: | equipo de prueba del tablero del PWB,equipo de prueba de la placa de circuito |
||
Descripción de producto

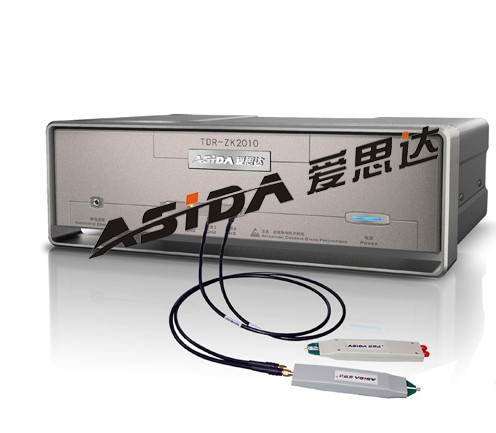

Medidas de alta frecuencia de la impedancia de las placas de circuito TDR del PWB
Cualidades de producto:
|
Nombre de producto |
Medidas de alta frecuencia de la impedancia de las placas de circuito TDR |
|
Marca: |
ASIDA |
|
Número de modelo: |
ZK2130 |
|
Lugar del origen: |
China |
|
Detalles de empaquetado: |
Cartón de madera |
USO de las medidas de la impedancia de TDR:
El instrumento se utiliza en la impedancia de la prueba de placas de circuito de alta frecuencia que proporciona un rápido, exacto, la solución estándar y económica a PWB Manufacturers.It es también aplicable para la prueba de la impedancia del alambre y del cable.
Características de las medidas de la impedancia de TDR:
1, precisión: Adopción de alta precisión

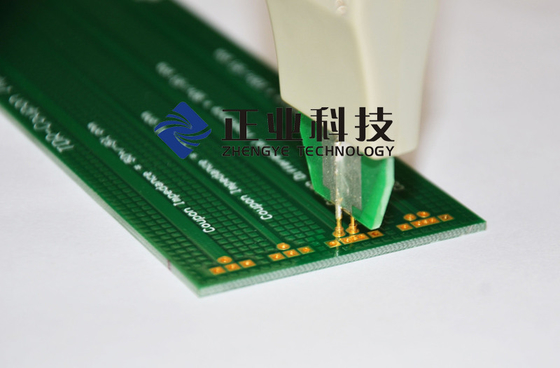

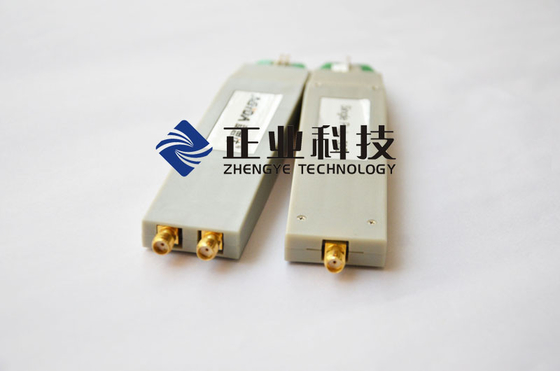

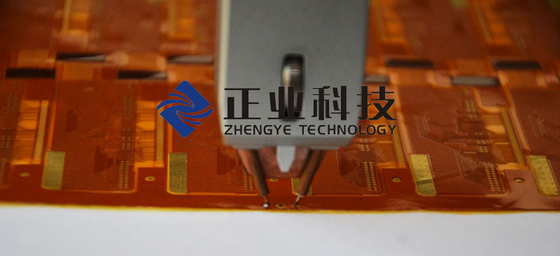

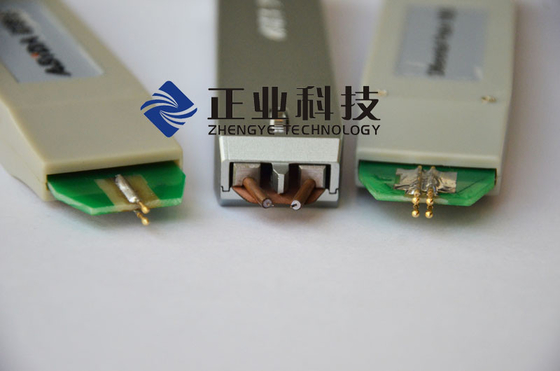

Puntas de prueba, interruptor coaxial de alta frecuencia, y reflexión del tiempo-ámbito, muestreo de alta resolución síncrono y técnicas de múltiples puntos de la calibración.
2, eficiente: Método de prueba integrado, operación polivalente del uno-botón.
3, especialidades: El análisis de forma de onda de la prueba de exhibiciones, análisis de datos estadísticos, automáticamente datos de prueba de registro, genera automáticamente el informe de prueba y la impresión, calibración abierta.
Cliente del instrumento de la prueba de la impedancia de TDR:
|
Exactitud de medición |
el ±1% (50Ω) |
|
Tarifa de la detección |
≤1s para cada punto |
|
Objetos |
Gama controlada de la medida de la impedancia del ①: 20~150 Ω |
|
Gama de medición del ②: los 0.05~2m |
|
|
Ancho de banda de la onda |
3GHz |
